Especificaciones

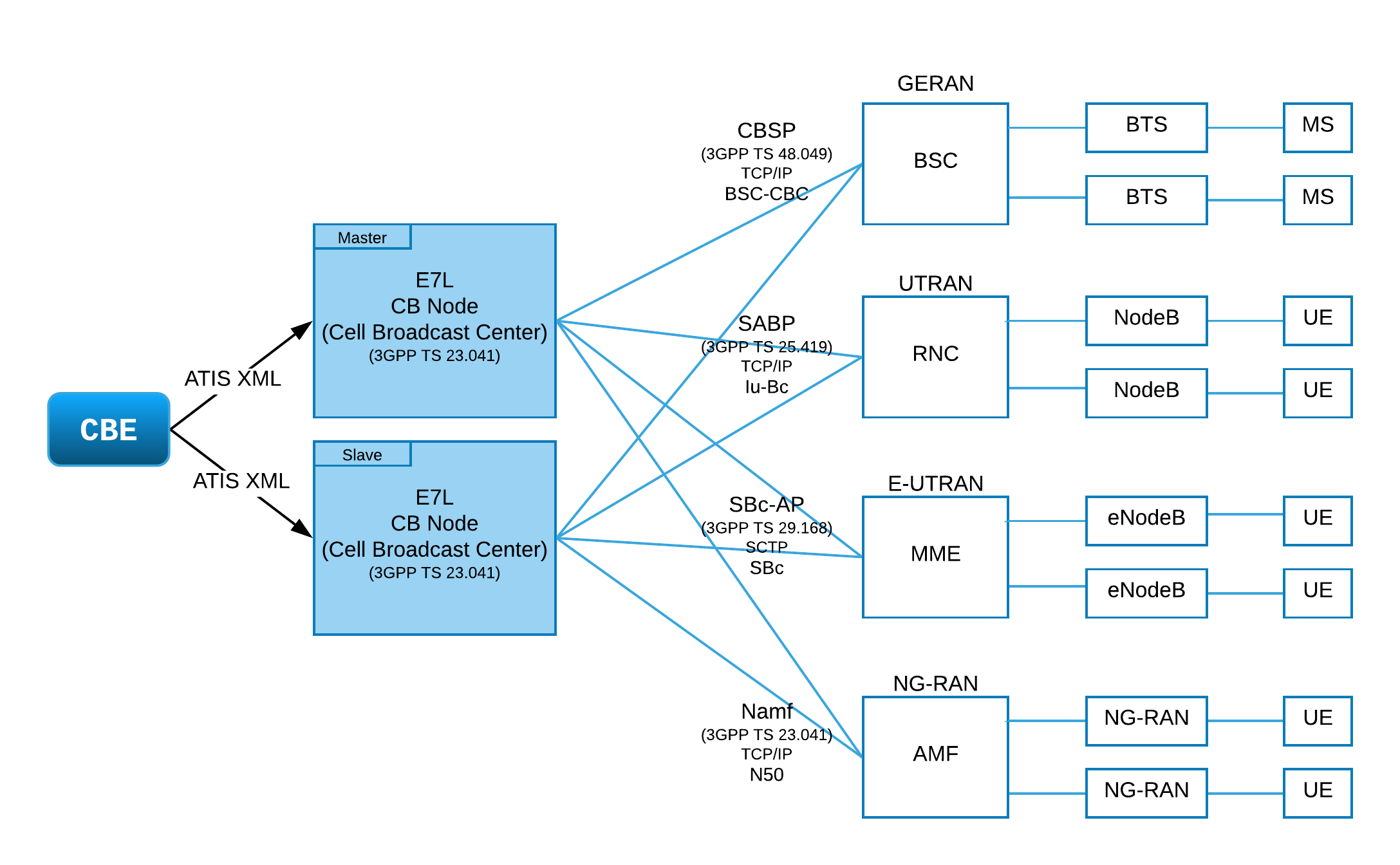

La plataforma e7Link posee redundancia de hardware, trabajando con dos unidades: una en modo Master (Activo) y otra en modo Slave (Standby). Levanta cuatro tipos distintos de interfaz contra los controladores y/o centrales de Core (BSC para 2G, RNC para 3G, MME para 4G y AMF para 5G). Estos tipos de interfaz están regulados por la 3GPP según los Technical
Specification (TS) anteriormente mencionados.
Funcionamiento y Componentes
CBE (Entidad de difusión celular)
Es el autor del mensaje de difusión celular que se envía. Dicta el texto del mensaje, el destino
del mensaje y la programación del mensaje. El Sistema de Gestión de Alertas y Mensajería es
un CBE. El envío del mensaje es en forma de mensajes ATIS XML (polígonos) que contienen
información como la tecnología de uso en el destino (2G, 3G, 4G o 5G), fecha de inicio de la
difusión, número de difusiones, etc.
CBC (Cell Broadcast Center)
Esta entidad reside en la red Core del operador de telefonía móvil. El CBC maneja y gestiona el
envío de un mensaje recibido del CBE, lo dirige a las celdas objetivo a través de los
controladores RAN (ver más abajo) e implementa las interfaces que lo conectan a los
controladores RAN.
Controlador RAN (Radio Access Network)
Las controladoras de radio del operador son las que administran un grupo de celdas. El
controlador RAN distribuye el mensaje Cell Broadcast a las celdas objetivo. (BSC, RNC, MME y
AMF son los controladores RAN para redes 2G, 3G y 4G respectivamente, MME y AMF
ejerciendo también la función de central de Core).
Antena Celular
El Componente que envía de forma inalámbrica el mensaje de difusión celular a dispositivos
móviles. Sus siglas dependerán de la tecnología: BTS para 2G, NodeB para 3G, eNodeB para
4G y gNB para 5G.
Dispositivo del usuario final
El equipo del usuario final (generalmente un teléfono móvil) que responde al protocolo Cell
Broadcast para recibir y presentar el mensaje al usuario.
Cell Broadcast para Emergencias
El sistema CBC de nuestra plataforma e7Link incluye APIs avanzadas para conectarse a
cualquier red para hacer difusión masiva incluyendo redes celulares, televisión digital, redes
sociales, entre otras, así como recibir mensajes de diversas entidades de difusión como son las
agencias de emergencia y del gobierno.
La tecnología de la plataforma e7Link permite a las
autoridades enviar advertencias, actualizaciones e instrucciones en tiempos de crisis como
inundaciones, terremotos, tsunamis, ataques terroristas, etc. Se pueden enviar mensajes a
toda una ciudad, región o provincia, incluso si la red móvil estuviese congestionada debido a la
cantidad de llamadas y/o intentos de navegación. El CBC también es compatible con la
configuración a prueba de fallas Activo – Activo para garantizar la operatividad continua,
incluso en casos de falla de la plataforma.
.
